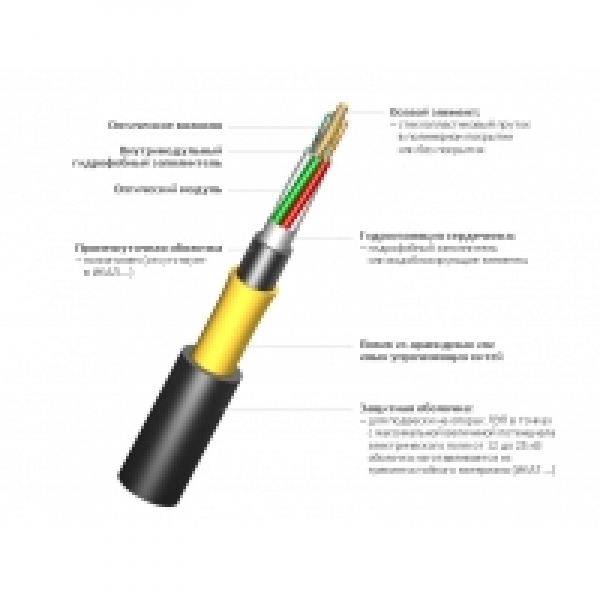

Оптический кабель подвесной самонесущий
zoom Увеличить изображение

ИКА...М... - оптоволоконный кабель (оптоволокно) использвется для подвеса самонесущий на модульной конструкции. Оптические кабели маркировки ИКА предназначены для подвеса на опорах линий связи, контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями. Допускается подвешивать оптоволоконный кабель в точках с максимальной величиной потенциала электрического поля до 25 кВ (ИКАТ–...).
Серия оптических кабелей типа ИКА… изготавливается по ТУ № 3587-004-95485862-2009 декларации о соответствии требованиям Минсвязи РФ кабеля ИКА — №Д–КБ–1583 и ИКАЛ — №Д–КБ–1584.


Возможно изготовление вариантов конструкций оптического кабеля с дополнительными свойствами:

  1. Возможно увеличение волоконности оптичсекого кабеля до 864 за счет применения многоповивного сердечника, до 288 на основе конструкции с центральной трубкой.
  2. Трекингостойкое исполнение – ИКАТ–…. до 25 кВ.
  3. Облегченное исполнение (без промежуточной оболочки) – ИКАЛ–… .

Тип конструкции оптического кабеля: модульная
Количество волокон в кабеле: до 144 волокон
Количество элементов повива сердечника: 4 - 27
Минимальный наружный диаметр оптоволокна: от 11,5 мм
Масса кабеля кг/км: от 100
Длительно допустимая растягивающая нагрузка: 1,0 – 54,0 кН
Допустимая раздавливающая нагрузка: 0,3 кН/см
Допустимое ударное воздействие: не менее 5 Дж
Минимальный радиус изгиба: 20 o кабеля
Рабочий диапазон температур: от –60°С до +70°С
Температура прокладки и монтажа: не менее, –10°С



Пример условного обозначения: ИКА–М6П–А36–27.0
ИК   – оптичекий кабель марки «Интегра-Кабель»
А      – повив из арамидных упрочняющих нитей
М     – тип сердечника (повив модулей)
6      – количество элементов повива сердечника
П     – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А      – тип оптического волокна (одномодовое, ITU-T G.652С(D))
36    – количество оптических волокон в кабеле
27.0 – максимально допустимое растягивающее усилие кабеля, в кН
