Модуль RJ-45: исключительная функциональность и универсальность в подключении.

Модуль Keystone - это коммутационная вставка, разработанная фирмой AMP.
Такое приспособление относится к пассивному сетевому оборудованию и является составляющей СКС.
Оно выполняет функцию порта в модульных панелях и розетках, плинтах. К нему подключают кабели.

В данной статье мы постараемся подробно рассмотреть, какие бывают кейстоуны и как их правильно устанавливать в коммутационные панели.
Читайте, чтобы подобрать оптимальный модуль и правильно вставить его в оборудование.

В мире современных технологий мы все сталкиваемся с различными устройствами, которые требуют подключения к сети Интернет или другому оборудованию. Разнообразие проводов и кабелей может быть запутанным и вызывать проблемы при установке и использовании различных устройств. Однако, существует один универсальный модуль, который делает этот процесс гораздо более простым и удобным - модуль RJ-45.

Модуль RJ-45

является настоящей находкой для всех, кто имеет дело с сетевыми подключениями. Он является стандартом для сетевых разъемов и используется для подключения компьютеров, принтеров, маршрутизаторов, медиа-серверов и другого оборудования к сети Интернет.

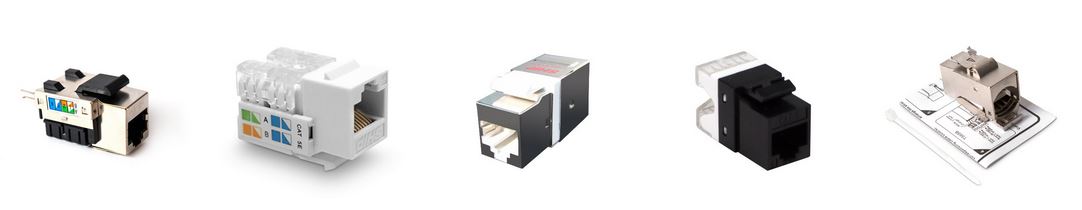

Виды и категории модулей RJ-45.

На рынке представлено множество видов и категорий модулей RJ-45. Некоторые из них включают модули для розеток RJ-45, модули RJ-45 для

патч-панелей, модули RJ-45 UTP и модули RJ-45 для стыковки с другими устройствами.

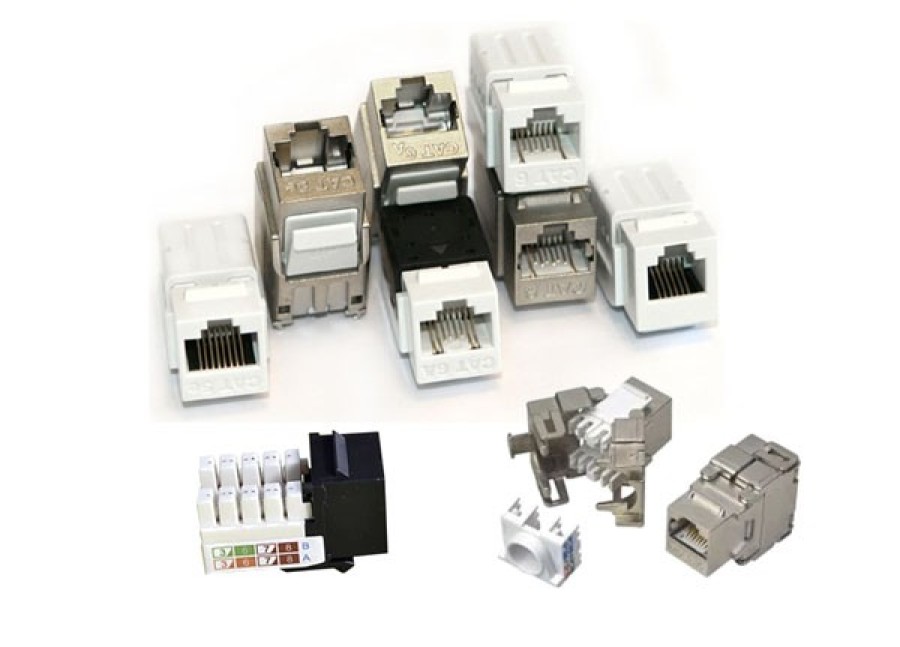

Виды Keystone по экранированию и категории.

Бывают неэкранированные (UTP) модули-вставки и модели с защитным экраном (FTP, STP), реализованным, как правило, в виде рамки из металла. Она располагается вокруг кейстоуна.
Кстати, у телефонных модулей такой защиты не предусмотрено.
Категория модуля указывает на рабочую частоту и максимальный показатель скорости кабелей.
Все телефонные кейстоуны - это модели третьей категории, а вот розеточный модуль RJ-45 может принадлежать к следующим популярным категориям:
CAT5е - данные передаются на 125 мегагерцах со скоростью до 1 Гбит/сек.

САТ6 и 6а - пропускная способность может достигать 10 Гбит/сек, частота - 250 и 500 МГц соответственно.

САТ7 - та же скорость, что у шестых категорий, но частота достигает 600-700 МГц.

САТ7а - работает на частоте 1000-1200 МГц, скорость же может составлять и 40, и даже 100 Гбит/сек.

Напоминаем: Категория, тип экранирования у вставок Keystone и кабелей должны быть идентичными.

Также важно помнить о необходимости заземления экранированной сети.

Как расшить кабель в Keystone и установить модуль в коммутационную панель?

Рассказываем на примере неэкранированного модуля RJ-45 категории 5е со 180-градусным углом забивки 110 типа.

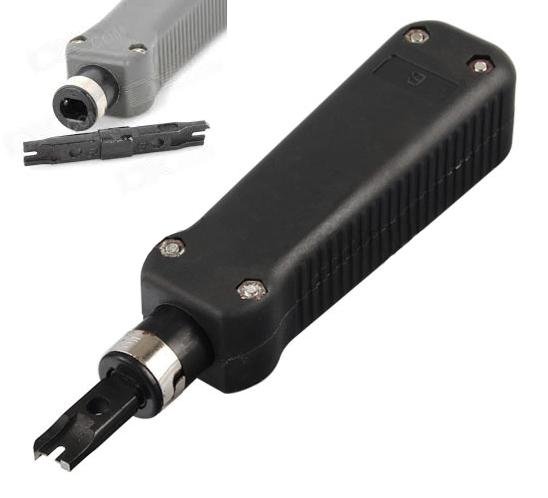

Нам понадобится соответствующий инструмент для заделки кабеля, а также стриппер.
Он пригодится для подготовки провода - зачистки его от изоляции. Конечно же, возьмем витую пару UTP соответствующей категории.
Кабель - одножильный, содержит 4 пары. Для удобства можно взять и пластиковые кабельные маркеры, соответствующие диаметру провода.

Расшивка кабель в модуль:
Нанести цифры на кабель или пластиковые маркеры. Если у вас они разноцветные - можно никаких цифр не писать.
Вставить конец провода в отверстие стриппера и повернуть инструмент для зачистки на 360 градусов.
Обрезанную часть изоляции (около 50 мм) снять пальцами.

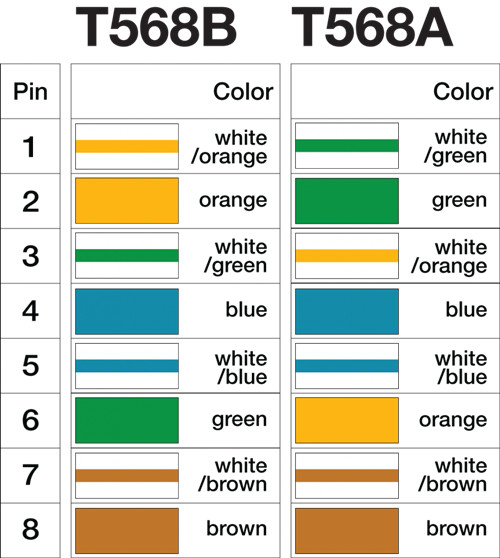

Разложить жилы по схеме T568A или T568B на ножах модуля так, чтобы максимально сохранить целостность свитых пар. Чаще всего используется В-схема.





Инструментом для расшивки надавить на проводники до упора. Нож модуля Keystone прорежет изоляцию и врежется в металл проводника. Это обеспечит надежный контакт.
Обрезать торчащие жилы кабеля. Этот шаг можно пропустить, если ваш инструмент для забивки предназначен еще и для одновременной обрезки проводников.




Примечание: с экранированным кабелем действовать нужно по тому же принципу. Единственная разница - оболочку провода необходимо надрезать вдоль и завернуть ее, а затем завернуть защитный экран из фольги. Позже остаток наружной оболочки и фольгированного экрана аккуратно обрезать.

Как установить RJ45 модуль в патч-панель?
Сделать это легко: нужно просто поместить модуль в гнездо панели и слегка надавить на него инструментом для забивки,
пока не послышится щелчок. То же самое и с розетками, телефонными плинтами.

Материал изготовления и ведущие бренды изготовителей.
Модули RJ-45 обычно изготавливаются из качественных материалов, таких как металл или пластик. Это гарантирует долговечность и надежность при использовании. Ведущие бренды, которые предлагают модули RJ-45 высокого качества, включают такие компании, как Panduit, AMP, Leviton, SHIPl и многие другие.

Где и как используется модуль RJ-45?
Модуль RJ-45 широко используется во многих областях, включая домашние и офисные сети, телекоммуникации, а также в промышленных и коммерческих системах. Он предоставляет надежное и стабильное соединение для передачи данных, голосовой и видео связи.


Преимущества использования модуля RJ-45.

1. Универсальность и совместимость: модуль RJ-45 является стандартным разъемом, что обеспечивает его совместимость с большинством сетевых устройств и кабелей.
2. Простота установки: модуль RJ-45 легко устанавливается и подключается без необходимости использования специального оборудования или инструментов.
3. Надежность и стабильность: модуль RJ-45 обеспечивает надежное и стабильное подключение, что снижает вероятность потери сигнала или возникновения проблем во время передачи данных.
4. Быстрая передача данных: модуль RJ-45 поддерживает высокую скорость передачи данных, что особенно важно для работы с большим объемом информации.
5. Экономическая эффективность: модуль RJ-45 является доступным и стоимостно-эффективным решением, что позволяет использовать его в различных проектах и системах.

Модуль RJ-45 - ключевой элемент сетевых коммуникаций.

Модуль RJ-45 играет важную роль в подключении и передаче данных, обеспечивая простоту использования, надежность и стабильность. Он позволяет создавать эффективные и надежные сетевые соединения, что является ключевым фактором при организации коммуникаций в домашних и офисных сетях, а также в различных индустриальных и коммерческих системах.



Ну вот мы с вами и подошли к логическому завершению данной статьи и вместо того, чтобы изощренно описывать модуль RJ-45 и использовать сложные термины, мы предпочли применить доступный язык и простые сравнения, чтобы помочь вам легко понять важность и преимущества его использования. Надеемся, что этот материал был полезен для вас и помог вам лучше понять и оценить модули RJ-45.
